Справочная информация по техническому устройству стиральной машины. Краткое описание деталей, узлов и агрегатов.

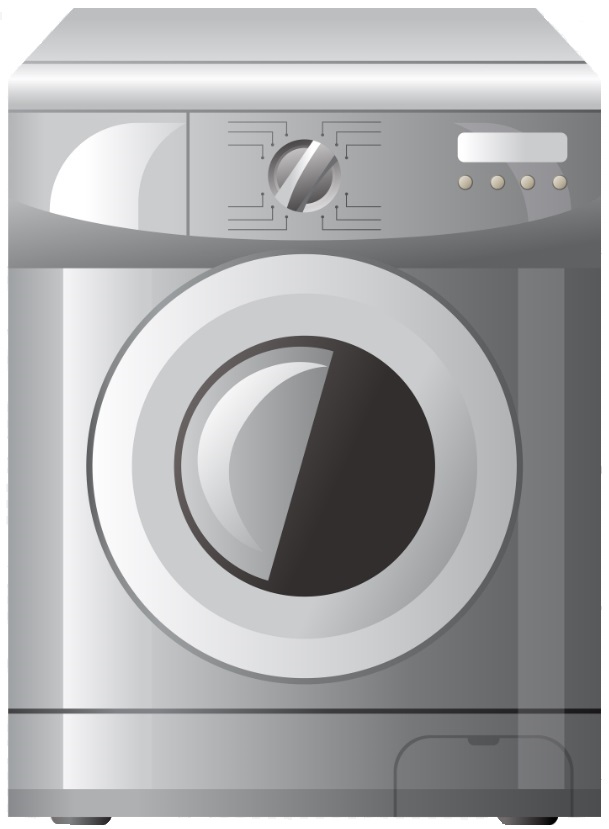

Корпус

Корпус стиральной машины состоит из передней, задней и двух боковых панелей, а также верхней крышки. В переднюю часть вмонтирована дверца люка, механизм замка и резиновая манжета.

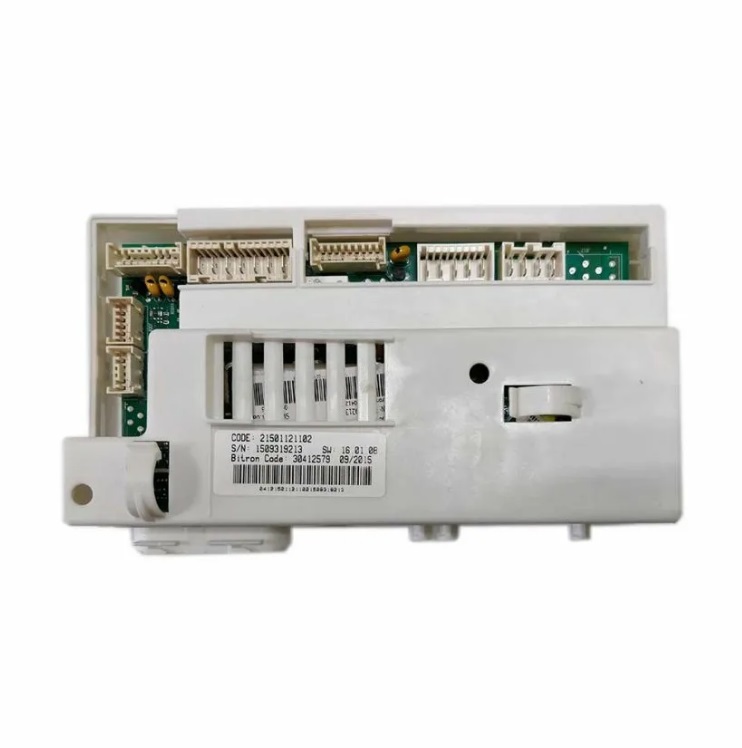

Модуль управления

Панель управления – это «лицо» стиральной машины, а электронный модуль – ее «мозг». На панели находятся рычаги и кнопки, которые позволяют выбрать необходимый режим стирки, запустить работу агрегата и отслеживать ее ход. Большинство современных моделей оснащены жидкокристаллическим дисплеем, на котором отображается вся необходимая информация (сколько минут осталось до конца цикла, включена ли блокировка люка и др.), а при неполадках высвечиваются информационные коды, по которым можно распознать характер неисправности.

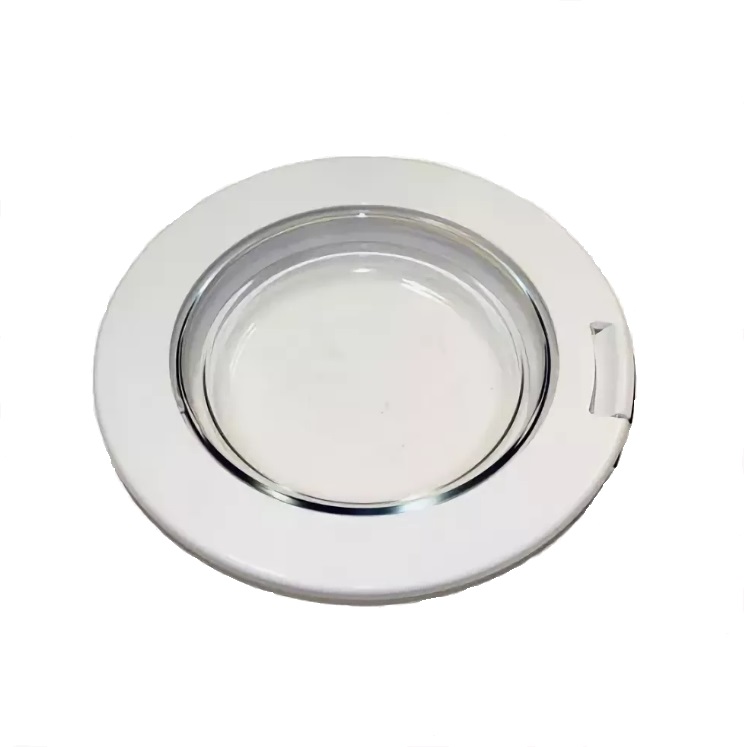

Люк

Стеклянная или пластмассовая дверца для загрузки белья. Иногда бывают с люком дозагрузки.

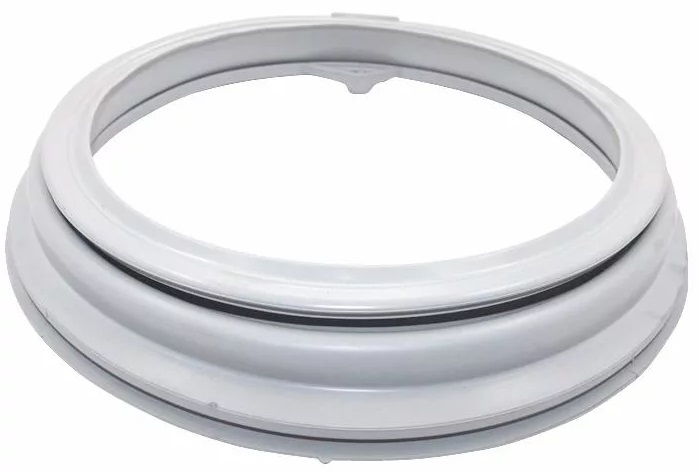

Манжета

Манжета — резиновая прокладка, устанавливающаяся на корпус «стиралки» и герметизирующая люк, не давая жидкости вытекать наружу во время стирки.

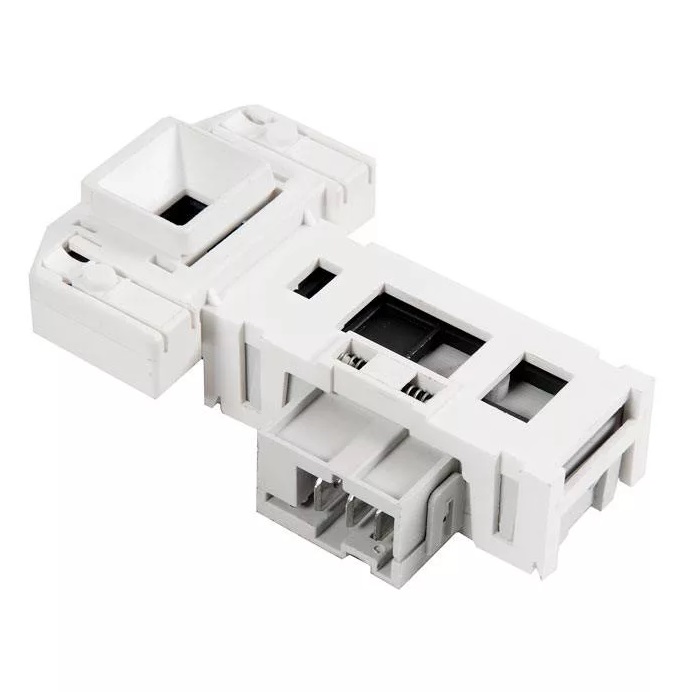

Замок

Защитный механизм, гарантирующий сохранение герметичности во время работы.

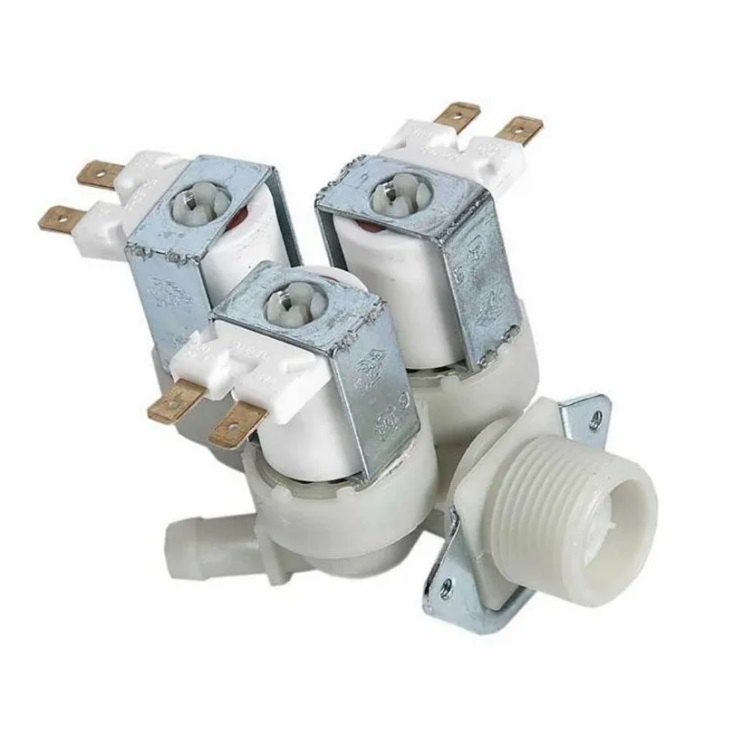

Заливные клапана

Система забора воды состоит из впускного клапана, входного фильтра и патрубков, соединяющих отсек для моющих средств со шлангом подачи воды и баком. Впускной клапан обеспечивает подачу воды в бак и лоток для моющих средств, а также перекрывает ее подачу, когда прессостат (датчик уровня воды) подает на модуль управления сигнал о наполнении бака до нужного уровня..

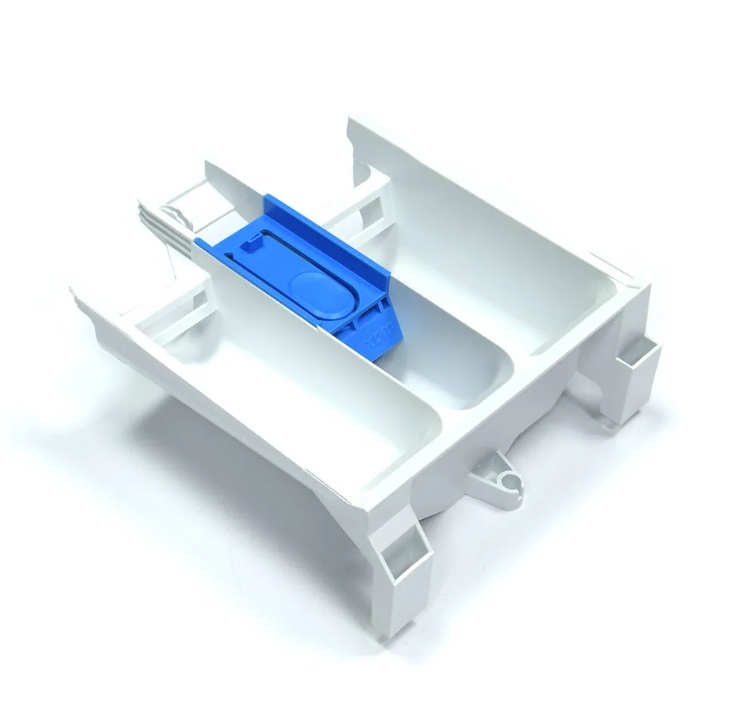

Отсек для моющих средств

Лоток для порошка и ополаскивателя.

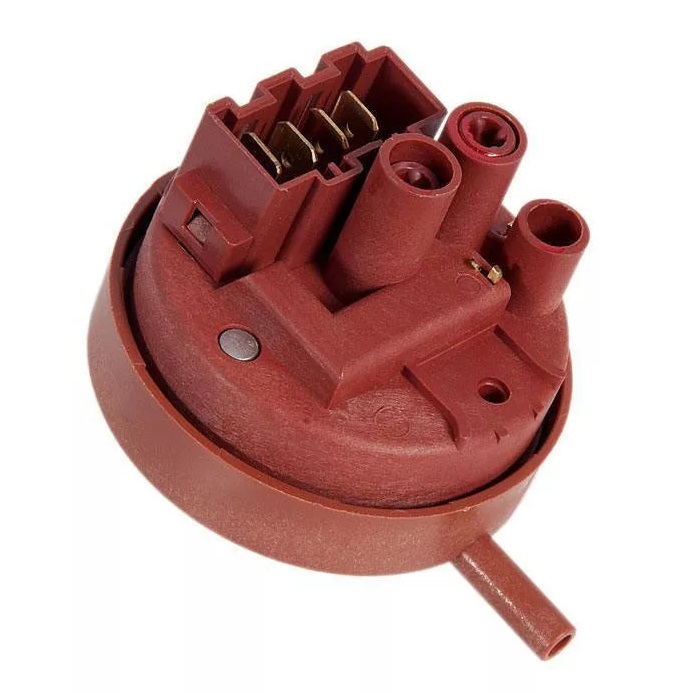

Датчик уровня воды

Задача этого датчика — отслеживание уровня забора воды и передача на модуль управления сигнала о наполнении бака до нужного уровня.

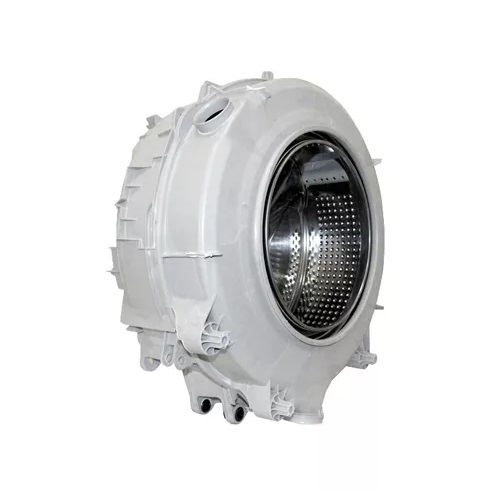

Бак и барабан

Бак – это пластиковая емкость, внутри которой расположен барабан. Вместе они занимают большую часть внутреннего пространства корпуса. Устройство барабана стиральной машины довольно простое – его изготавливают из металла, а в поверхности детали есть отверстия, через которые при стирке проходит вода

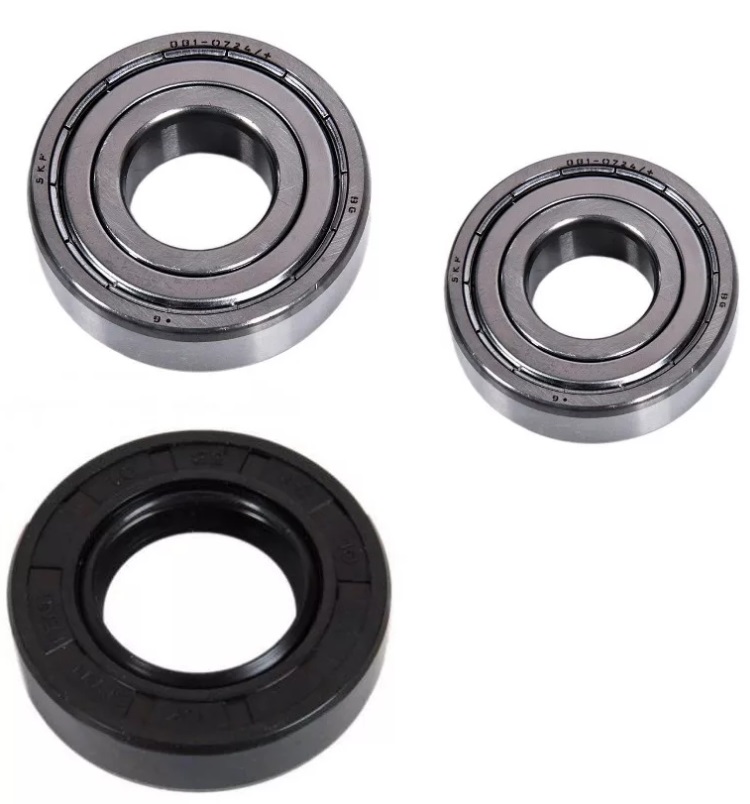

Подшипники и сальник

В барабане установлен подшипниковый узел – связующее звено между валом, шкивом и мотором, который передает на барабан крутящий момент. Узел состоит из двух подшипников и резинового сальника, от его работоспособности зависит плавное вращение детали во время стирки.

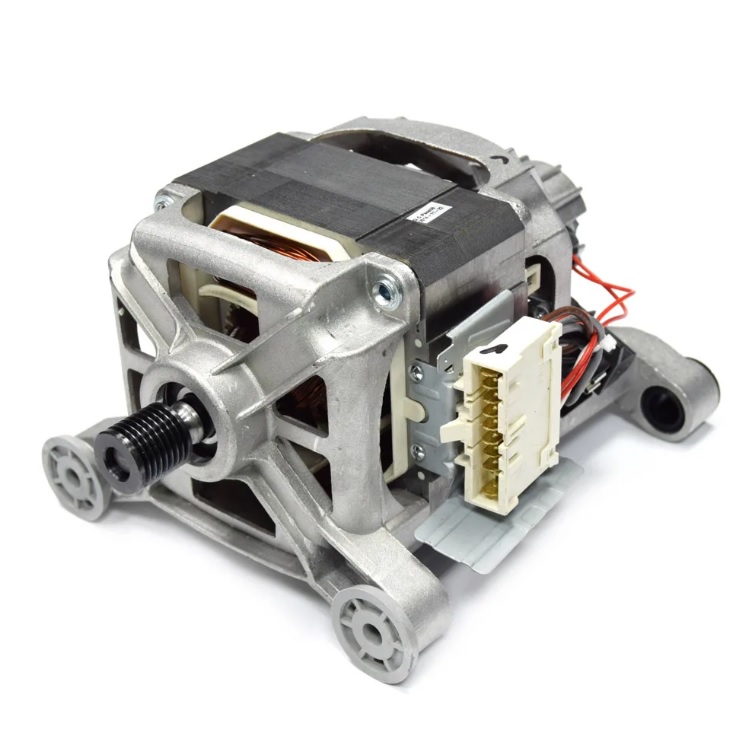

Двигатель

Электродвигатель обеспечивает вращение барабана стиральной машины. Мотор с ременной передачей расположен под баком, а его вал соединен ремнем со шкивом – колесом, прикрепленным к валу барабана.
В агрегатах, оснащенных прямым приводом, мотор расположен непосредственно на баке, связующих звеньев между ним и барабаном практически нет – вращающий момент передается напрямую.

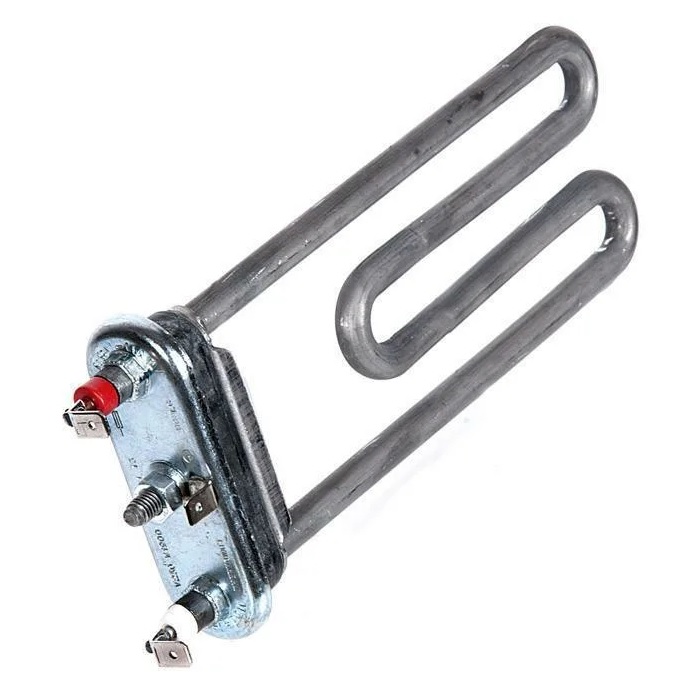

ТЭН

Трубчатый электронагреватель отвечает за нагрев воды до необходимой для стирки температуры. По сути – это изогнутая металлическая трубка, которая при нагревании передает тепловую энергию воде. Установлена деталь обычно в нижней части бака под барабаном. Температуру воды контролирует специальный датчик.

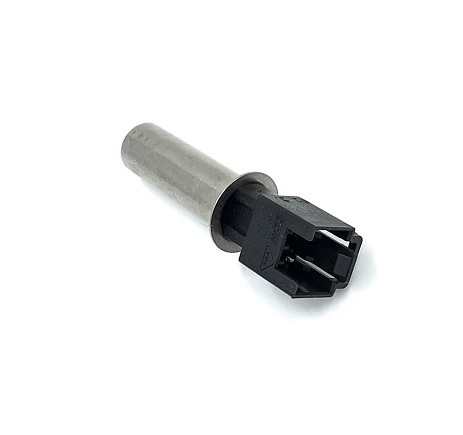

Термодатчик

Термодатчик – это механизм, фиксирующий температуру среды, в которой он находится и передающий ее на приборную панель либо в блок управления.

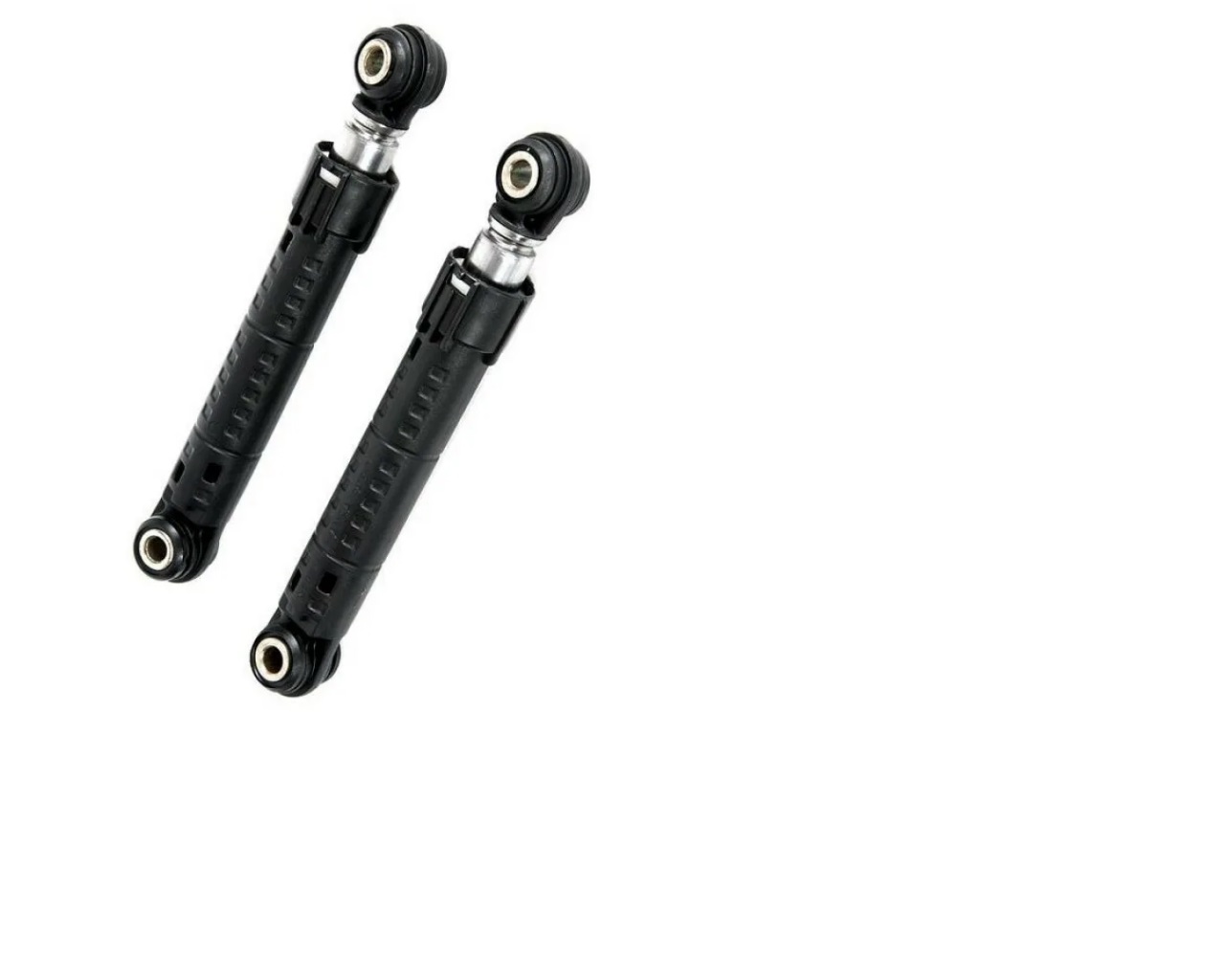

Амортизаторы

Амортизаторы (демпферы) стиральной машины предназначены для гашения вибраций бака во время работы.

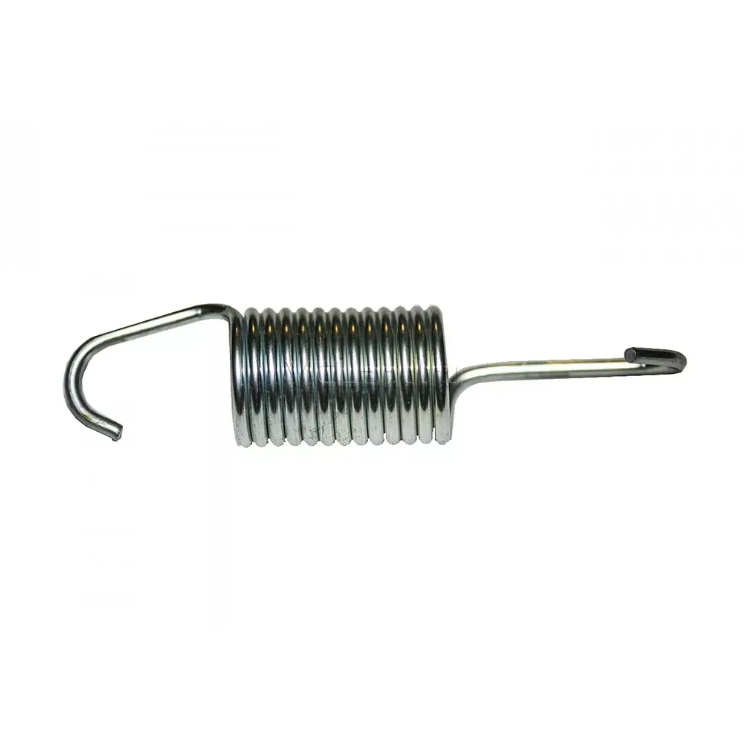

Пружина

Элемент крепления бака стиральной машины.

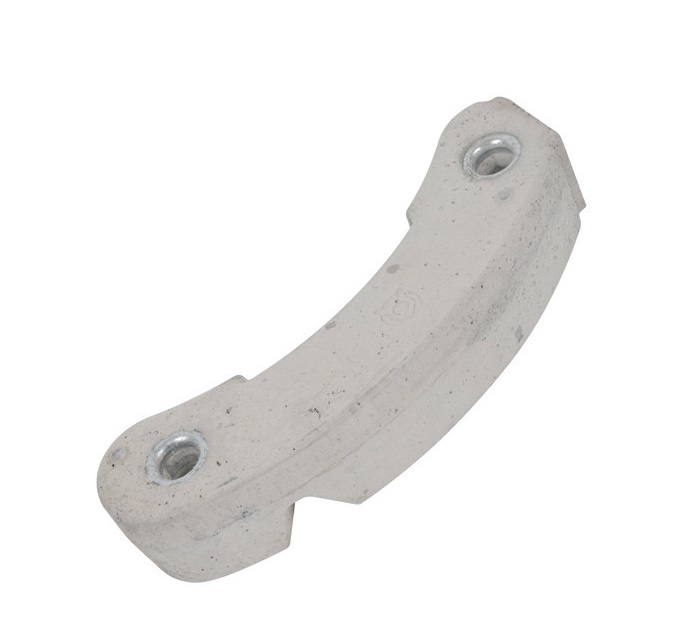

Противовес

Искусственный груз для гашения вибраций бака во время работы.

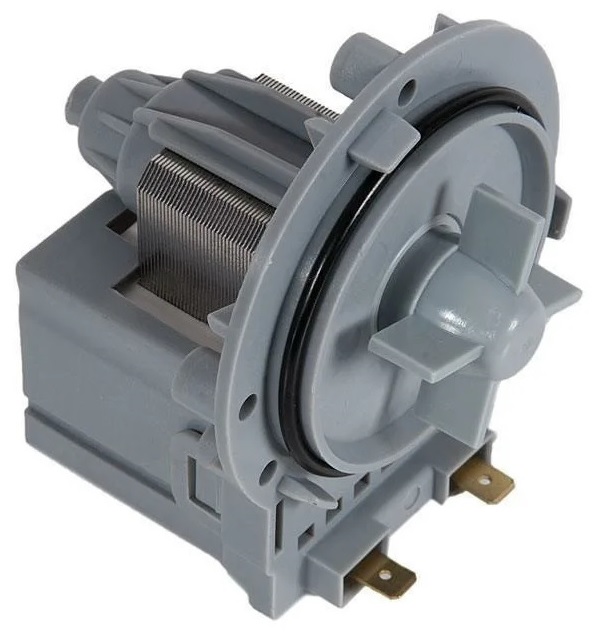

Насос

Главный элемент в системе слива воды – насос или помпа. С одной стороны деталь состоит из улитки, содержащей фильтр, а с другой – электромотора с крестовой крыльчаткой. Когда модуль управления передает на помпу сигнал, мотор начинает откачивать из бака воду и выводить ее через сливной шланг в канализацию
